[Deep Dive] 다중 링크 시스템의 혁명: 키네마틱(Kinematic) 폴딩 카람빗의 기계공학

[Deep Dive] 다중 링크 시스템의 혁명: 키네마틱(Kinematic) 폴딩 카람빗의 기계공학

현대 폴딩 나이프 시장은 더 부드러운 베어링과 더 튼튼한 잠금장치를 개발하는 데 몰두해 왔다. 하지만 블레이드가 손잡이 내부로 회전하여 수납된다는 단일 피벗(Single Pivot)오직 하나의 회전축을 중심으로 칼날이 접히고 펴지는 가장 기본적인 기계 구조. 전통적인 폴딩 나이프의 99%가 이 방식을 따른다.의 대전제 자체를 의심하는 설계자는 드물었다. 특히 매의 부리처럼 극단적으로 휘어진 곡률을 가진 '카람빗(Karambit)'은 그 기하학적 형태 때문에 폴딩 구조로 만들기가 가장 까다로운 무기다.

이러한 기하학적 한계를 기계공학으로 완전히 박살 낸 설계가 등장했다. 조 카스웰(Joe Caswell)이 고안하고 CRKT가 양산한 '키네마틱(Kinematic)' 메커니즘이다. 칼날이 접히는 것이 아니라, 여러 개의 금속 링크가 연동되어 통째로 스윙하며 전개되는 이 기괴하고도 아름다운 다중 링크 시스템의 물리학을 해부한다.

1. 폴딩 카람빗의 기하학적 모순

카람빗의 본질은 안쪽으로 굽은 혹빌(Hawkbill) 형태와 손가락을 거는 세이프티 링(Safety Ring)에 있다. 이 완벽한 곡선을 단일 피벗 구조의 손잡이 속으로 욱여넣으려다 보니 기존의 폴딩 카람빗들은 기형적인 형태를 띨 수밖에 없었다.

• 부피의 증가: 굽은 칼날을 숨기기 위해 손잡이의 폭이 비정상적으로 넓어지며 휴대성이 급감한다.
• 전개의 제약: 세이프티 링에 손가락을 건 상태(전투 파지 상태)에서 한 손으로 날을 펼치기가 기구학적으로 매우 불편하다.

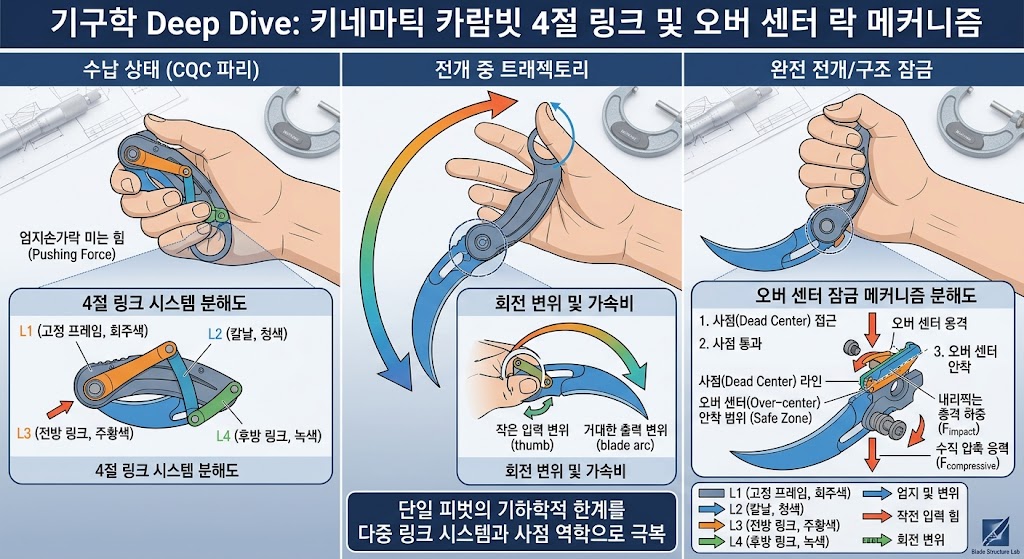

2. 4절 링크(Four-bar Linkage) 메커니즘의 도입

키네마틱 카람빗(예: CRKT Provoke)은 칼날과 손잡이를 직접 연결하는 피벗을 없앴다. 대신 두 개의 긴 금속 막대(Link)가 칼날과 손잡이 사이를 연결하는 4절 링크(Four-bar Linkage)4개의 강체(막대)가 4개의 관절(힌지)로 연결된 폐쇄형 기계 구조. 한 링크에 힘을 가하면 나머지 링크들이 정해진 궤적을 따라 기하학적으로 움직인다. 중장비 관절이나 자동차 와이퍼 등에 쓰인다. 시스템을 채택했다.

"단일 회전축의 굴레를 벗어나, 여러 관절이 동시에 연동하는 궤적의 예술"

이 구조의 핵심은 '사용자의 직선적인 미는 힘'을 '칼날의 거대한 곡선 스윙'으로 강제 변환시키는 데 있다. 손잡이를 쥔 상태에서 엄지손가락으로 상단 힌지(Crossbar)를 앞으로 살짝 밀기만 하면, 두 개의 링크가 평행사변형 궤적을 그리며 칼날을 180도 전방으로 내던지듯 뻗어낸다. 주머니에서 칼을 꺼내고 파지법을 고칠 필요 없이, 손가락을 링에 낀 상태 그대로 타격 위치로 날이 전개되는 완벽한 CQC(근접 격투) 메커니즘이다.

3. 동역학(Dynamics): 0.1초의 에너지 변환

버튼을 누르면 튀어나오는 오토매틱(OTF) 나이프와 달리, 키네마틱 시스템은 스프링의 힘에 의존하지 않는 100% 수동 기계장치다. 하지만 체감 속도는 오토매틱을 능가한다. 그 비밀은 기구학(Kinematics)힘의 작용을 고려하지 않고 기계 부품들의 기하학적 궤적, 속도, 가속도만을 순수하게 연구하는 기계공학의 한 분야.적 가속비에 있다.

엄지손가락이 첫 번째 힌지를 1cm 미는 동안, 링크의 끝단에 매달린 칼날은 반경이 긴 곡선 궤적을 그리며 10cm 이상을 순식간에 이동한다. 작은 입력 변위(Displacement)를 거대한 출력 변위로 증폭시키는 기계적 레버리지(Leverage)가 극대화된 것이다. 사용자의 근력은 다중 링크를 거치며 폭발적인 회전 운동 에너지로 치환된다.

4. 파괴 불능의 기하학: 오버 센터(Over-center) 락

이 복잡한 구조가 실전에서 어떻게 칼날을 튼튼하게 고정할까? 라이너 락이나 프레임 락처럼 얇은 금속판을 덧대는 방식이 아니다. 키네마틱 시스템은 '구조 자체가 곧 잠금장치'가 된다.

칼날이 완전히 펼쳐지면, 연결된 두 개의 링크가 사점(Dead Center)기계 링키지에서 조인트들이 완벽하게 일직선으로 정렬되어, 외부에서 밀거나 당기는 힘이 회전력으로 변환되지 못하고 구조체 자체에 갇혀버리는 지점.을 미세하게 통과하여 평행선 너머로 꺾이는 오버 센터(Over-center)사점(Dead Center)을 약간 넘어선 지점에 구조를 고정시키는 설계. 하중이 가해질수록 구조가 풀리는 것이 아니라 오히려 잠금 방향으로 더욱 강하게 짓눌리는 역학적 안정성을 제공한다. 위치에 안착한다.

이 상태에서는 칼날에 엄청난 역방향 하중(내리찍는 충격)이 가해져도, 그 에너지가 링크를 접는 회전력으로 변환되지 못하고 단단한 알루미늄/티타늄 프레임 자체를 누르는 압축 응력(Compressive Stress)으로 상쇄된다. 접으려면 사용자가 엄지손가락으로 락 해제 레버를 눌러 사점의 기하학적 균형을 강제로 깨뜨려야만 한다. 금속판이 휘어질까 걱정할 필요가 없는, 구조 역학이 빚어낸 파괴 불능의 빗장이다.

5. 결론: 기계공학이 도검의 진화를 이끌다

키네마틱 폴딩 카람빗은 단순한 디자인적 유희가 아니다. 수백 년간 변하지 않던 '칼이 접히는 방식'을 다중 링크 시스템이라는 기계공학적 접근으로 완전히 재해석한 산업 혁명과도 같다. 좁은 공간, 찰나의 순간, 극도의 스트레스 상황 속에서도 절대적인 전개 신뢰성과 파괴적인 고정력을 보장하는 이 시스템은, 인류의 도구 설계가 아직도 진화할 여지가 무궁무진함을 증명하는 마스터피스다.
