[Deep Dive] 블레이드 파괴 분석(Failure Analysis): 왜 칼은 부러지는가?

수십만 원을 호가하는 하이엔드 슈퍼 스틸 나이프가 장작을 몇 번 패지도 않았는데 '쩍' 하고 두 동강 나는 장면을 본 적 있는가? 혹은 아끼던 나이프 날 끝에 미세한 실금이 가기 시작하더니 결국 부러져 버리는 참사를 겪었을지도 모른다.

단단할수록 좋은 칼이라는 믿음 뒤에는 금속공학이라는 냉혹한 물리 법칙이 숨어 있다. 오늘은 블레이드가 파괴되는 원인을 응력(Stress)과 미세 조직의 관점에서 해부한다.

1. 담금질의 배신: 응력 부식 균열(Stress Corrosion Cracking)

칼날의 경도를 높이기 위해 필수적으로 거치는 '담금질'은 사실 금속 내부에 엄청난 물리적 스트레스를 축적하는 과정이다.

• 과도한 담금질의 부작용: 담금질 후 즉시 '뜨임(Tempering)' 과정을 거쳐 내부 응력을 제거하지 않으면, 금속 조직은 이미 한계치까지 팽팽하게 당겨진 활시위 같은 상태가 된다.
• 부식과의 결합: 이 상태에서 미세한 부식(수분이나 염분)이 침투하면, 금속 결합이 화학적으로 약해지며 눈에 보이지 않는 균열이 시작된다. 이를 응력 부식 균열이라 부르며, 어느 순간 한계를 넘으면 칼날이 별다른 충격 없이도 스스로 부러지는 기현상이 발생한다.

2. 설계의 사각지대: 응력 집중(Stress Concentration)

칼이 부러지는 지점을 살펴보면 대개 특정 부분에 집중되어 있다. 바로 핸들과 칼날이 만나는 지점(Choil)이나, 로고 마킹이 깊게 각인된 곳이다.

• 노치 효과(Notch Effect): 금속의 흐름이 급격하게 꺾이는 모서리나 각진 부분에는 외부에서 가해지는 힘이 수십 배로 증폭되어 전달된다. 이를 '응력 집중' 현상이라 한다.
• 공학적 대안: 그래서 하드유즈 나이프들은 각진 모서리를 둥글게 깎아내는 '라운딩 처리'를 통해 힘을 분산시킨다. 미세한 곡선 하나가 칼의 생존을 결정하는 셈이다.

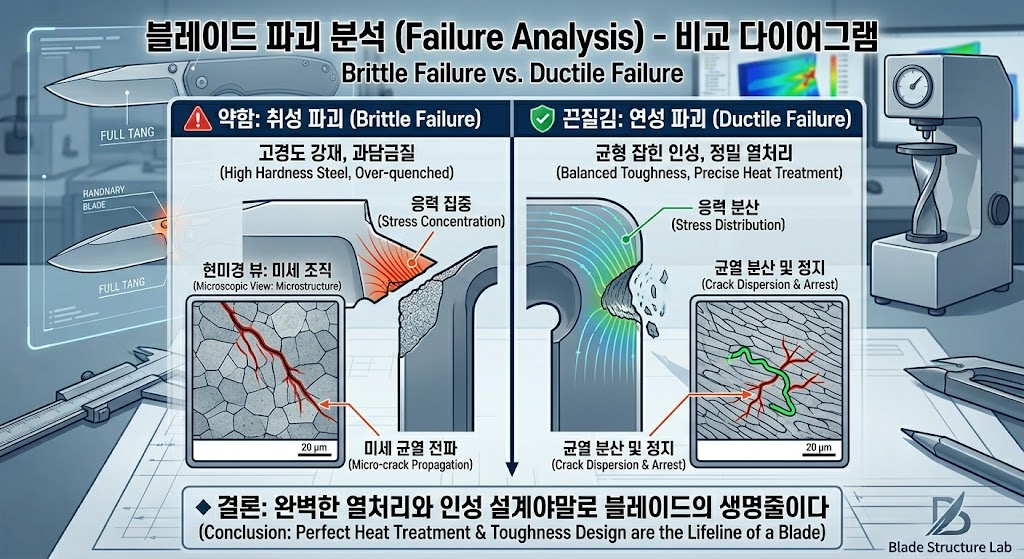

3. 미세 구조의 비밀: 결정 입자(Grain Size)와 파괴

부러진 칼날의 단면을 현미경으로 관찰하면 그 칼이 왜 죽었는지 알 수 있다.

•
• 거친 결정 입자의 위험성: 열처리 온도가 너무 높았거나 유지 시간이 길어지면, 금속 내부의 결정 입자(Grain)가 비정상적으로 커진다. 입자가 클수록 입자 사이의 경계면이 줄어들어 외부 충격을 견디는 인성(Toughness)이 수직 하락한다.
• 미세 조직의 승리: 우리가 찬양했던 CPM 분말야금 강재들이 강력한 이유는 결정 입자를 극도로 미세하고 균일하게 배열했기 때문이다. 입자가 작을수록 균열이 전파되는 경로가 복잡해져서 웬만한 충격에는 '끈질기게' 버티게 된다.

---

결론: 부러지지 않는 칼을 위한 선택

결국 칼의 파괴는 강재 자체의 문제보다 설계의 결함이나 열처리의 불균형에서 오는 경우가 많다. 극한의 경도(HRC)만을 쫓는 것은 파괴의 위험을 껴안는 것과 같다. 자신이 칼을 험하게 굴리는 유저라면, 높은 HRC보다는 적절한 인성과 응력 분산 설계가 적용된 블레이드를 선택하는 것이 가장 현명한 공학적 선택이다.
