강철이 칼날로서 생명을 얻는 순간은 1,000도에 육박하는 고온에서 차가운 기름이나 물속으로 뛰어드는 '담금질(Quenching)'의 찰나다. 이 0.1초의 순간, 금속 내부에서는 원자들이 비명을 지르며 재배열되는 물리학적 사건이 벌어진다. 이를 마르텐사이트 변태(Martensitic Transformation)라고 부른다. 오늘은 도검 공학의 근본인 마르텐사이트가 형성되는 기계론적 과정을 해부한다.
1. 확산 없는 변태(Diffusionless Transformation)의 역학
일반적인 금속 조직의 변화는 원자들이 제 자리를 찾아 이동하는 '확산' 과정을 거친다. 하지만 마르텐사이트는 이럴 시간이 없다.
- 시간과의 싸움: 고온의 오스테나이트 상태에서 급랭을 하게 되면, 탄소 원자들이 철 원자 사이에서 빠져나갈 물리적 시간을 얻지 못한다.
- 강제 고착: 결국 탄소 원자들은 철의 결정 격자(Lattice) 사이에 꼼짝없이 갇혀버리게 되며, 이 '강제적인 멈춤'이 금속을 극도로 단단하게 만드는 원동력이 된다.
2. BCC에서 BCT로: 격자의 비틀림과 응력
마르텐사이트 변태의 핵심은 결정 구조의 기하학적 변화다.
격자의 변형 (Distortion): 안정적인 체심입방격자(BCC)였던 철 조직은 내부에 갇힌 탄소 때문에 한쪽으로 길게 늘어난 체심정방격자(BCT) 구조로 변한다. 이 과정에서 발생하는 엄청난 내부 응력(Internal Stress)이 우리가 체감하는 '경도'의 정체다.

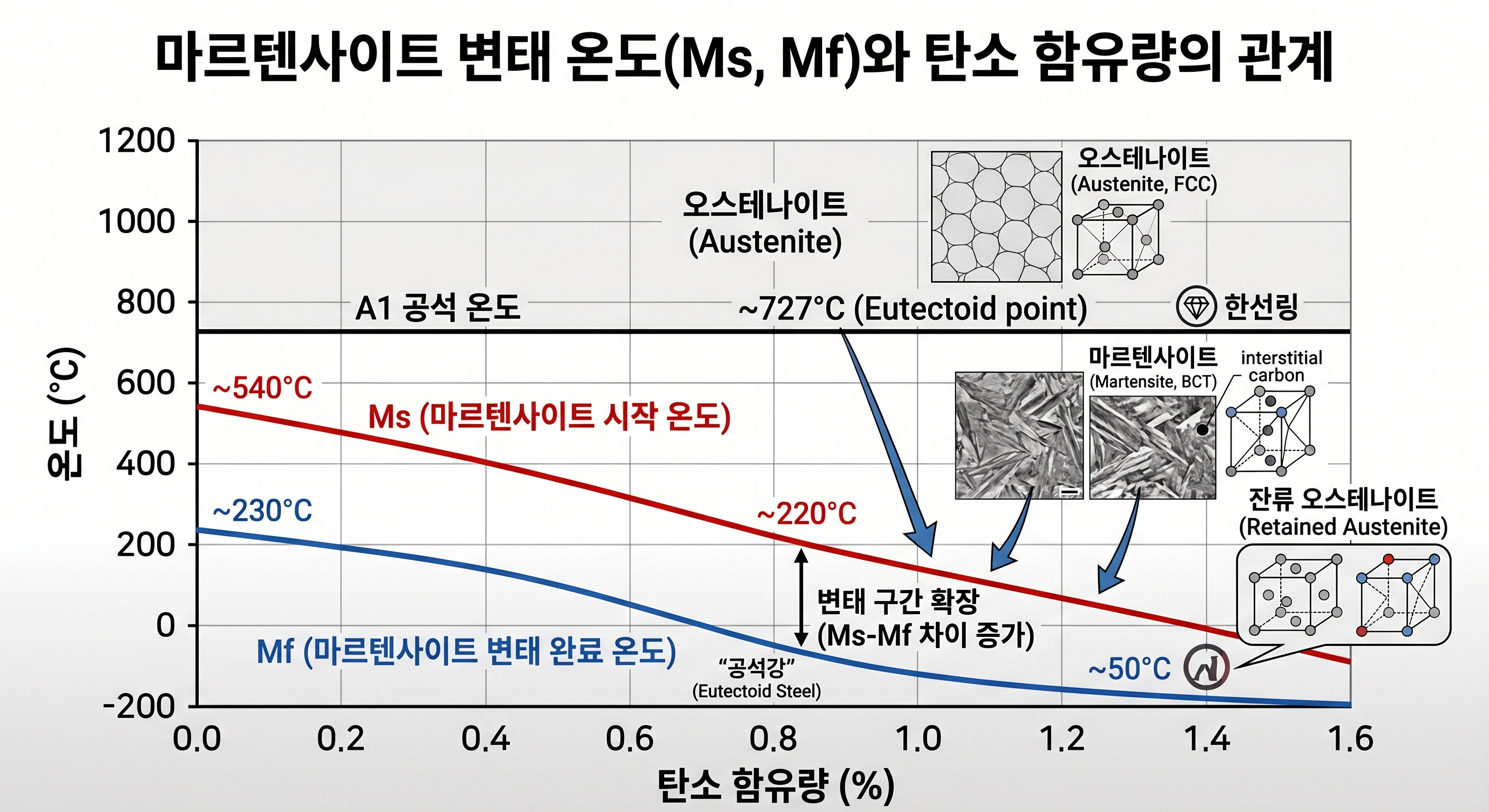

3. Ms점과 Mf점: 변태의 물리적 임계치
열처리는 단순히 차갑게 식히는 것이 아니라, 특정 온도 구간을 정밀하게 제어하는 공학이다.
- Ms (Martensite Start): 변태가 시작되는 온도다. 이 지점을 통과하는 순간 부드러웠던 강철이 급격히 단단해지기 시작한다.
- Mf (Martensite Finish): 변태가 완료되는 온도다. 만약 냉각이 Mf점까지 도달하지 못하면 '잔류 오스테나이트'가 남아 칼날의 강도를 떨어뜨리는 원인이 된다. 하이엔드 강재들이 '영하 196도의 심냉 처리(Cryogenic Treat)'를 하는 이유가 바로 이 Mf점을 완벽히 정복하기 위함이다.
4. 취성(Brittleness)의 극복: 뜨임(Tempering)의 필연성
마르텐사이트 상태의 칼날은 다이아몬드처럼 단단하지만 유리처럼 쉽게 깨진다. 이를 사용 가능한 도구로 바꾸는 것이 뜨임(Tempering)이다. 다시 적절한 온도로 가열하여 갇혀있던 탄소 원자들에게 아주 미세한 이동의 자유를 주면, 내부 응력이 해소되면서 질긴 '인성'이 살아나게 된다.
결론: 찰나가 만드는 영원한 예리함
0.1초의 급랭이 만드는 마르텐사이트 변태는 재료역학이 선사하는 가장 드라마틱한 물리 현상이다. "갇힌 원자가 강함을 만든다"는 이 역설적인 원리를 이해할 때, 우리는 비로소 도검 공학의 본질에 다가설 수 있다.
'강재 · 열처리' 카테고리의 다른 글
| [Deep Dive] 0.01mm의 전쟁: 수술용 메스 vs 흑요석(Obsidian)의 분자 단위 절삭력 (0) | 2026.05.05 |
|---|---|
| [Deep Dive] 강재의 진화, 그 임계점을 넘어서: 고엔트로피 합금(HEA)과 액체 금속 (0) | 2026.05.05 |
| [Deep Dive] 변동 열처리의 원리: 한 자루의 칼에 두 가지 성질을 담는 법 (0) | 2026.05.04 |
| [Foundations] HRC 경도별 칼 선택 가이드: 강한 것이 항상 좋은가? (0) | 2026.05.04 |
| [Physics] 브리칭 장비의 물리학: 지렛대 원리와 파쇄력의 상관관계 (0) | 2026.05.04 |
