[Deep Dive] 가공공학: 열변질부(HAZ)와의 전쟁 - 워터젯 vs 레이저 vs 방전가공

Blade Engineering

[Deep Dive] 가공공학: 열변질부(HAZ)와의 전쟁 - 워터젯 vs 레이저 vs 방전가공

By Blade Structure Lab 연구소장

현대의 하이엔드 나이프는 뜨거운 용광로에서 쇳물을 부어 모양을 잡는 전통적인 대장간의 단조(Forging) 방식으로 만들어지지 않는다. 완벽한 분자 구조로 세팅된 커다란 '슈퍼 스틸(Super Steel)' 판재에서 칼의 형태를 오려내는 절삭 가공(Machining) 공정을 거친다. 하지만 이 첫 번째 재단 과정에서 칼날의 운명을 좌우하는 치명적인 적이 등장한다. 바로 '열변질부(HAZ)'다.

아무리 비싼 M390이나 마그나컷 강재를 사용하더라도, 오려내는 과정에서 극심한 열을 받으면 금속의 조직이 붕괴되어 한낱 고철 덩어리로 전락하고 만다. 오늘은 나이프 메이커들이 이 보이지 않는 열 손상을 피하기 위해 어떤 가공 공학적 고집을 부리는지, 3대 가공 방식의 차이를 통해 심층 분석한다.

1. 보이지 않는 적: 열변질부(HAZ)란 무엇인가?

금속을 자르기 위해서는 엄청난 에너지가 필요하며, 이 에너지는 필연적으로 막대한 '열(Heat)'을 발생시킨다. 절단면 주변의 강재는 절단 시 발생하는 고열을 흡수하게 되는데, 이로 인해 금속 본연의 조직이 파괴되고 물성이 변해버리는 구역을 열변질부(HAZ)Heat Affected Zone. 열 절단이나 용접 과정에서 금속이 녹지는 않았으나, 고열에 의해 미세 결정 조직과 기계적 물성(경도, 인성 등)이 영구적으로 변형된 구역을 뜻한다.라고 부른다.

• 어닐링(풀림) 현상: 제련소에서 완벽하게 압연된 강재가 고열을 받으면, 팽팽하게 결속되어 있던 결정 구조가 느슨해진다. 이는 기껏 확보해 둔 인성과 강도를 수직 하락시키는 치명적인 결과를 낳는다.
• 엣지(Edge)의 붕괴: 칼의 가장 중요한 부위인 날 끝(Apex)은 금속의 두께가 얇아 열변질부의 영향을 가장 크게 받는다. HAZ를 제대로 제거하지 않고 날을 세우면, HRC 60이 넘어야 할 칼날이 실제로는 HRC 50도 안 되는 무른 쇳조각처럼 금방 뭉개져 버린다.

2. 생산성의 유혹: 레이저 커팅 (Laser Cutting)

가장 대중적이고 저렴하며 빠른 금속 절단 방식이다. 수천 도에 달하는 레이저 빔을 강재 표면에 쏘아 금속을 순식간에 녹이거나 기화시켜 절단한다.

• 가공 특성: 속도가 매우 빠르고 얇은 판재를 정밀하게 오려낼 수 있어 대량 생산 체제에 최적화되어 있다. 중저가형 양산형 나이프 브랜드들이 가장 선호하는 방식이다.
• 치명적 단점 (거대한 HAZ): 금속을 '녹여서' 자르기 때문에 절단면 주변으로 광범위한 열변질부(HAZ)가 형성된다. 고열로 인해 절단면 가장자리의 탄소가 타버리거나 금속 조직이 연해지는 탈탄(Decarburization)금속 표면이 고온에 노출될 때 내부의 탄소(C)가 산소와 결합하여 기체로 빠져나가는 현상. 탄소를 잃은 강재는 경도(HRC)를 확보할 수 없게 된다. 현상이 발생한다.
• 공학적 타협: 양심적인 제조사라면 레이저 커팅 후, 열을 먹은 테두리(약 1~2mm) 영역을 연마기(Grinder)로 완전히 갈아내어 HAZ를 제거한 뒤 열처리에 들어간다. 하지만 이 과정을 생략하면 그 칼의 절삭 유지력은 처참한 수준으로 떨어진다.

3. 차가운 절단의 미학: 워터젯 가공 (Waterjet Machining)

하이엔드 커스텀 나이프 메이커들이 압도적으로 선호하는 가공 방식이다. 60,000 psi(약 4,000기압)가 넘는 초고압의 물에 미세한 가넷(Garnet) 모래워터젯 가공에서 연마재(Abrasive)로 사용되는 규산염 광물. 모스 경도가 높아 고압의 물과 함께 분사되면 티타늄이나 슈퍼 스틸도 부드럽게 갈아내듯 절단할 수 있다.를 섞어 음속의 3배 속도로 쏘아내어 금속을 물리적으로 갈아내며 자른다.

• 열 손상 제로 (Cold Cutting): 워터젯의 가장 위대한 공학적 이점은 '열'이 발생하지 않는다는 것이다. 절삭 과정에서 발생하는 마찰열을 물이 즉시 식혀버리기 때문에, 강재의 원래 분자 구조가 100% 손상 없이 보존된다.
• 재료역학적 무결성: HAZ가 아예 존재하지 않으므로, 메이커가 의도한 극강의 HRC 경도와 인성을 칼날 가장자리까지 완벽하게 구현할 수 있다.
• 단점: 레이저 커팅에 비해 속도가 현저히 느리고, 연마재(가넷)와 노즐 교체 비용 등 가공 단가가 압도적으로 비싸다. 오직 품질만을 타협하지 않는 최고급 칼에만 허락되는 방식이다.

4. 극한의 정밀도: 와이어 방전가공 (Wire EDM)

구리나 황동 재질의 매우 얇은 와이어(0.1~0.3mm)에 강력한 전기 스파크를 일으켜, 금속을 원자 단위로 미세하게 방전시켜 녹여내는 가공법이다.

• 초정밀 제어: 워터젯보다 훨씬 좁은 틈을 정교하게 잘라낼 수 있다. 칼의 전체 외형보다는 피벗(Pivot) 구멍이나, 오차 없는 완벽한 맞물림이 필요한 잠금장치(Lock face) 부위를 가공할 때 주로 쓰인다.
• 미세한 HAZ의 관리: 전기를 이용해 금속을 미세하게 녹이기 때문에 얇은 HAZ와 재주조층(Recast Layer)방전 가공 중 녹았던 금속이 절단면에 다시 급격히 굳어버린 아주 얇은 층. 이 층은 미세 균열을 포함할 수 있어 피로 파괴의 원인이 되므로, 고품질 가공 시 반드시 샌딩이나 폴리싱으로 제거해야 한다.이 발생한다. 하지만 레이저에 비하면 그 범위가 수십 마이크로미터 수준으로 얕으며 제어가 가능하다.
• 최고급 폴딩 나이프 브랜드인 크리스 리브(Chris Reeve) 등이 극강의 공차를 맞추기 위해 뼈대에 EDM 가공을 고집하는 것으로 유명하다.

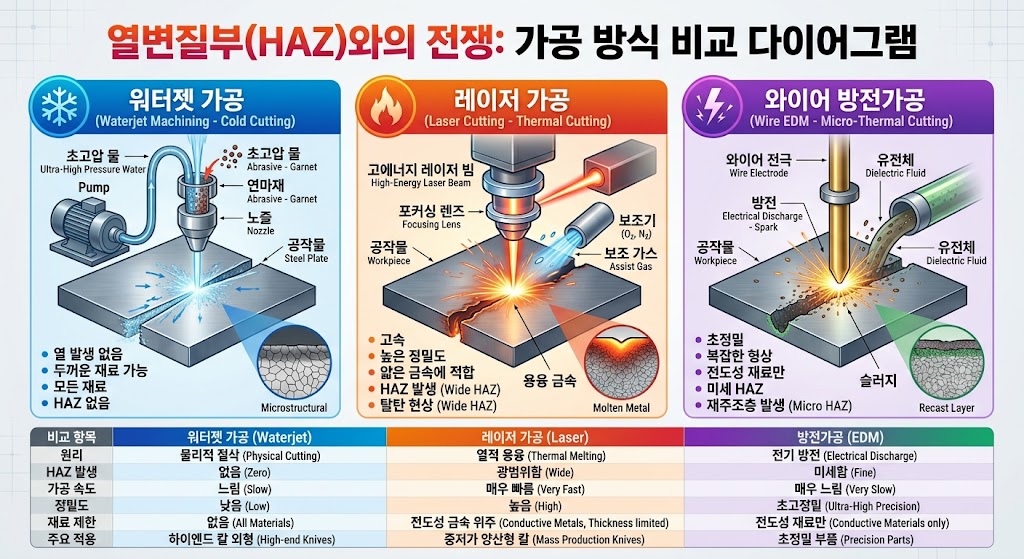

5. 3대 가공 방식 비교 데이터 시트

비교 항목	레이저 커팅 (Laser)	워터젯 가공 (Waterjet)	방전가공 (Wire EDM)
가공 원리	초고온 빔 (열적 용융)	초고압 물 + 연마재 (물리적 절삭)	전기 스파크 (미세 방전)
열변질부 (HAZ)	광범위함 (매우 높음)	없음 (제로)	매우 좁음 (미세함)
재료 조직 손상	테두리 물성 하락 (후처리 필수)	원재료 물성 100% 보존	미세 재주조층 발생
생산 비용/속도	저렴 / 매우 빠름	고가 / 느림	초고가 / 매우 느림
주요 적용 분야	중저가 양산형 나이프	하이엔드 / 커스텀 나이프 외형	초정밀 락(Lock) 및 피벗 홀

결론: 보이지 않는 공정이 명품을 결정한다

눈으로 보기에 5만 원짜리 칼과 50만 원짜리 칼은 비슷해 보일 수 있다. 하지만 그 칼이 탄생하는 첫 번째 재단 과정에서, 타협하여 고열의 레이저로 찢어냈는지, 아니면 인고의 시간을 들여 차가운 물로 깎아냈는지에 따라 블레이드의 DNA는 이미 결정되어 있다.

진정한 나이프 마니아라면 단순히 스펙 시트에 적힌 강재의 이름(M390, MagnaCut)에만 열광할 것이 아니라, 그 강재의 잠재력을 파괴하지 않고 온전히 살려낸 제작자의 '가공 공학적 헌신'을 볼 수 있어야 한다. 그것이 바로 블레이드 구조 연구소가 지향하는 통찰이다.

"최고의 소재는, 그 소재를 온전히 다룰 자격이 있는 공학적 프로세스를 만났을 때 비로소 전설이 된다."
