[Deep Dive] 2차 경화(Secondary Hardening)의 딜레마: 고온 템퍼링과 탄화물 석출 속도론

[Deep Dive] 2차 경화(Secondary Hardening)의 딜레마: 고온 템퍼링과 탄화물 석출 속도론

최고의 칼을 만들기 위해 용광로에서 붉게 달아오른 강철을 기름이나 물에 급격히 식히는 '담금질' 과정을 거치면, 부드러운 철은 매우 단단하지만 유리처럼 깨지기 쉬운 마르텐사이트철과 탄소가 결합하여 만들어지는 체심정방격자(BCT) 구조의 매우 단단하고 취성이 강한 금속 결정 조직. 조직으로 변태한다. 칼날이 부러지는 것을 막기 위해, 우리는 이 강철에 다시 열을 가해 내부의 스트레스를 풀어주는 템퍼링(Tempering, 뜨임)담금질된 강철을 임계 온도 이하로 재가열하여 인성(Toughness)을 부여하고 내부 잔류 응력을 제거하는 열처리 공정. 공정을 필수적으로 거친다.

일반적인 탄소강은 150도에서 200도 사이의 저온에서 템퍼링을 진행한다. 온도를 더 높이면 금속 조직이 붕괴하며 경도(HRC)가 수직으로 추락하기 때문이다. 열역학적 관점에서 열을 가한다는 것은 원자의 결합을 느슨하게 만드는 행위이므로, '뜨거워질수록 금속은 물러진다'는 것은 의심할 여지 없는 자연의 법칙이다.

하지만 현대 금속공학이 빚어낸 하이엔드 고합금강(High-alloy Steel)과 고속도 공구강(HSS)의 세계에서는 이 자연 법칙이 완벽하게 박살 난다. 금속을 500도가 넘는 고온의 불가마 속에 집어넣었을 때, 경도가 떨어지기는커녕 오히려 극단적으로 치솟는 기이한 역전 현상이 발생한다. 오늘 우리는 강철의 상식을 뒤엎는 열역학적 기적, '2차 경화(Secondary Hardening)'의 딜레마를 분자 단위에서 낱낱이 해부한다.

1. 상식을 찢는 500도의 마법: 2차 경화란 무엇인가?

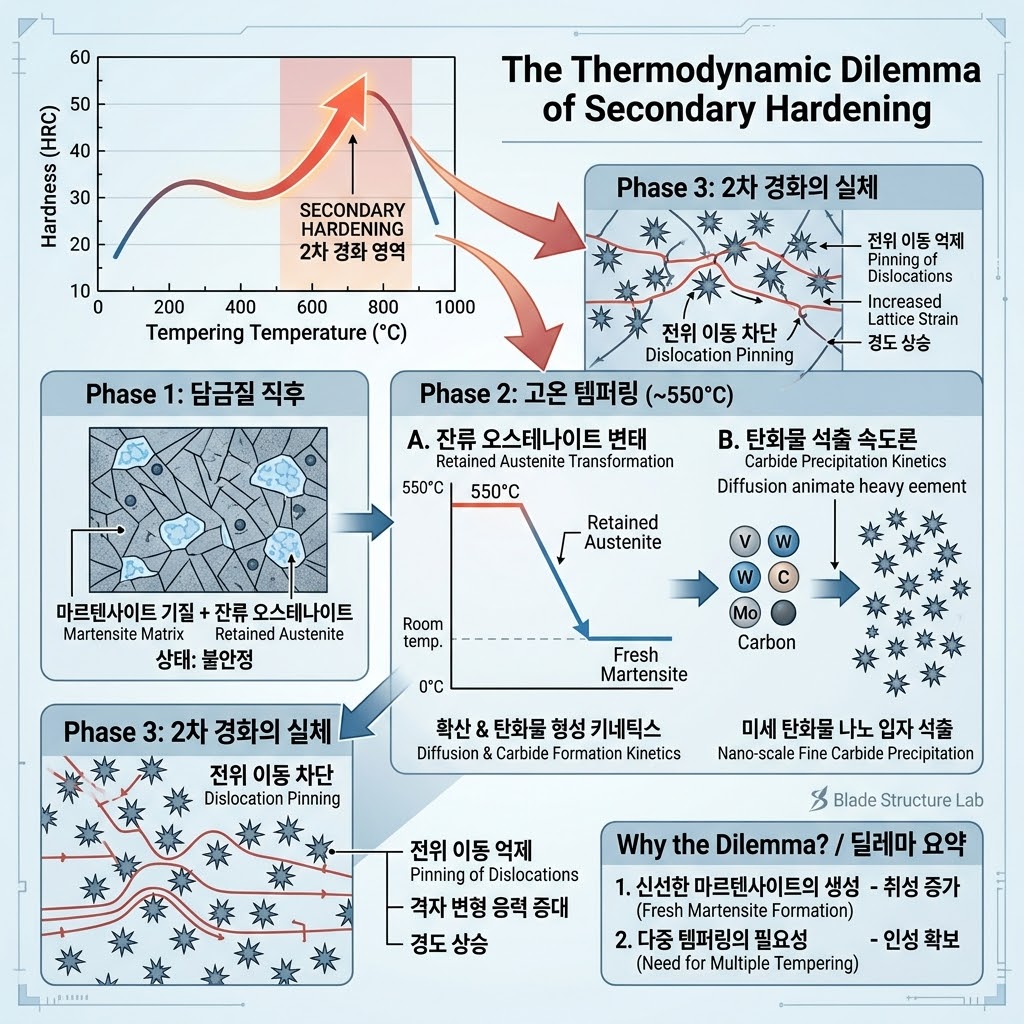

CPM M4, CPM 3V, 혹은 ZDP-189와 같은 특수 합금강을 템퍼링할 때, 온도를 올리면 처음에는 일반 강철과 마찬가지로 경도가 서서히 떨어진다. 내부의 불안정한 탄소가 빠져나가면서 응력이 완화되기 때문이다. 하지만 가열 온도가 500도에서 600도 구간에 진입하는 순간, 그래프의 궤적은 갑자기 방향을 틀어 위로 치솟기 시작한다. 떨어졌던 경도가 담금질 직후와 맞먹거나 오히려 더 높은 HRC 수치로 회복되는 것이다.

"어떻게 열을 가했는데 금속이 더 단단해지는가?"

이 마법 같은 현상의 핵심은 강철의 뼈대인 철(Fe)에 있는 것이 아니라, 강철 속에 숨죽이고 있던 크롬(Cr), 몰리브덴(Mo), 바나듐(V), 텅스텐(W) 같은 특수 합금 원소들의 반란에 있다. 이 현상을 지배하는 두 가지 거대한 열역학적 축은 바로 잔류 오스테나이트담금질(급랭) 과정에서 마르텐사이트로 100% 변환되지 못하고 상온에 그대로 남아버린 부드럽고 연한 금속 조직.의 변태와, 특수 탄화물의 미세 석출이다.

2. 제1의 역학: 잔류 오스테나이트의 강제 변태

아무리 담금질을 완벽하게 하더라도 고합금강의 내부에는 마르텐사이트로 변하지 못한 부드러운 '잔류 오스테나이트'가 최대 20% 가까이 섞여 남게 된다. 이 부드러운 불청객은 칼날의 전체 경도를 깎아먹는 주범이다.

합금강을 500도 이상의 고온으로 가열하는 템퍼링 과정 자체에서는 금속이 부드러워진다. 하지만 진짜 마법은 이 고온 템퍼링을 마치고 칼을 상온으로 다시 식힐 때(Cooling) 발생한다. 고온 환경에서 잔류 오스테나이트 내부에 억지로 뭉쳐 있던 탄소 원자들이 불안정해지면서 밖으로 빠져나오게 된다. 탄소를 잃어버린 오스테나이트는 상온으로 냉각되는 순간, 그 골격이 유지되지 못하고 스스로 붕괴하며 극도로 단단한 '신선한 마르텐사이트(Fresh Martensite)'로 강제 변태해 버린다.

무르고 연했던 살코기가 가장 단단한 뼈대로 치환되는 과정, 이것이 2차 경화를 일으키는 첫 번째 물리적 원인이다.

3. 제2의 역학: 탄화물 석출 속도론 (Kinetics of Carbide Precipitation)

2차 경화의 진정한 핵심이자, 이전 리포트인 '전위(Dislocation)와 슬립계'를 관통하는 궁극의 해답이 바로 탄화물 석출금속 기질 내에 녹아있던 합금 원소(V, W, Mo)와 탄소(C)가 화학적으로 결합하여 극도로 단단한 화합물(Carbide) 결정으로 분리되어 나오는 현상.이다.

고온이 필요한 이유: 확산과 활성화 에너지

바나듐이나 텅스텐 같은 특수 합금 원소들은 철(Fe)에 비해 탄소와 결합하려는 힘(화학적 친화력)이 압도적으로 강하다. 하지만 이 원소들은 철 원자보다 크고 무거워서 상온이나 200도 정도의 저온에서는 금속 격자 내부를 뚫고 이동할 수 없다. 즉, 결합하고 싶어도 움직이지 못해 갇혀 있는 상태다.

이때 500도 이상의 엄청난 열에너지가 주입되면, 무거운 합금 원소들이 드디어 활성화 에너지화학 반응이나 원자의 확산이 일어나기 위해 외부로부터 공급되어야 하는 최소한의 에너지 장벽. 장벽을 뛰어넘어 금속 기질 내부를 헤엄쳐 이동(Diffusion, 확산)하기 시작한다. 철과 결합해 있던 나약한 시멘타이트(Fe3C) 조직이 녹아내리고, 그 자리에서 자유로워진 탄소를 바나듐과 텅스텐이 포획한다.

미세 탄화물의 쐐기 효과

이 반응 속도론(Kinetics)에 의해, 나노미터(nm) 단위의 극도로 미세하고 단단한 특수 탄화물들(VC, Mo2C, W2C 등)이 금속 기질 곳곳에 별빛처럼 촘촘하게 폭발적으로 쏟아져 나온다(석출). 이렇게 석출된 미세 탄화물들은 금속 원자의 배열을 심하게 일그러뜨리며 엄청난 격자 변형 응력원자 배열 내부에 크기가 다른 이물질(탄화물)이 끼어들어 원자 간의 간격이 비틀어지고 팽팽하게 당겨지는 물리적 스트레스.을 유발한다.

이전 리포트를 떠올려보자. 금속이 휘어지고 부러지는 것은 내부의 결함인 '전위(Dislocation)'가 슬립계를 타고 미끄러지기 때문이라고 했다. 그런데 2차 경화로 인해 나노미터 단위의 무수히 많은 탄화물 암초들이 고속도로(슬립계) 위에 쫙 깔리게 된다. 전위들은 이 수많은 탄화물 장벽에 부딪혀 옴짝달싹 못하게 완전히 묶여버린다. 전위가 이동하지 못한다 = 금속이 절대로 변형되지 않는다 = 경도가 미친 듯이 상승한다. 이것이 고온에서 오히려 강철이 단단해지는 기적의 열역학적 실체다.

4. 하이엔드 열처리의 딜레마: 왜 두 번 굽는가?

이러한 열역학적 2차 경화 메커니즘은 왜 하이엔드 슈퍼 스틸의 열처리가 일반 강재보다 훨씬 비싸고 오래 걸리는지를 증명한다. 2차 경화를 노리고 500도 이상에서 고온 템퍼링을 한 번 진행했다고 가정해 보자. 뜨거웠던 칼이 식으면서 미세 탄화물이 석출되어 경도가 오르지만, 아까 1단계에서 설명했듯 식는 과정에서 잔류 오스테나이트가 '새로운 마르텐사이트'로 강제 변태한다.

여기서 딜레마가 발생한다. 새로 생성된 마르텐사이트는 아직 한 번도 템퍼링(응력 완화)을 거치지 않은, 매우 깨지기 쉽고 불안정한 상태다. 만약 이 상태로 칼을 완성하면, 극한의 작업 중 새로 생긴 마르텐사이트 부분에서 쩍 하고 균열이 발생해 칼이 두 동강 나버린다.

따라서 CPM M4나 고속도 공구강으로 완벽한 하드유즈 나이프를 만들기 위해서는, 고온 템퍼링을 마친 후 상온으로 식혔다가 다시 500도 이상의 고온으로 두 번째 템퍼링(다중 뜨임, Multiple Tempering)을 진행해야만 한다. 두 번째 열을 가해야 비로소 새로 태어난 마르텐사이트의 스트레스가 풀리고 인성을 획득하기 때문이다. 극단적인 강재의 경우 이 고온 사이클을 세 번(Triple Tempering) 씩 돌리기도 한다.

결론: 목적이 열역학을 통제한다

2차 경화 현상은 단순히 열처리 온도의 숫자를 올리는 문제가 아니다. 강철 내부에 잠들어 있는 크롬, 바나듐, 텅스텐 원자들에게 확산할 수 있는 에너지를 부여하고, 찰나의 반응 속도론을 통제하여 나노 단위의 방어벽을 구축하는 정밀한 분자 엔지니어링이다.

수십만 원을 호가하는 하이엔드 나이프가 가혹한 나무 패기에도 이가 나가지 않고, 유리를 긁을 정도의 날카로움을 수개월째 유지하는 이유는 마법이 아니다. 그것은 보이지 않는 가마 속에서 잔류 오스테나이트와 미세 탄화물들이 수차례에 걸쳐 붕괴하고 재결합하는, 혹독한 열역학적 사투의 결과물인 것이다.
