[표면공학] 전압이 만드는 색채의 마법: 티타늄 아노다이징(Anodizing)의 전기화학

[표면공학] 전압이 만드는 색채의 마법: 티타늄 아노다이징(Anodizing)의 전기화학

하이엔드 폴딩 나이프와 프리미엄 EDC(Everyday Carry) 장비들을 살펴보면, 영롱한 푸른색, 몽환적인 보라색, 혹은 화려한 금빛으로 빛나는 티타늄 핸들을 흔히 볼 수 있다. 대다수의 입문자들은 이를 특수한 염료를 칠했거나 값비싼 도료를 열처리하여 입힌 것이라 착각한다. 하지만 티타늄의 색상은 화학적 색소의 결과물이 아니다. 이는 오직 '전압'과 '빛', 그리고 10억 분의 1미터 단위로 통제되는 산화 피막산소와 금속이 반응하여 표면에 형성된 얇은 층. 티타늄의 경우 이산화티타늄 피막이 형성되어 내부식성을 극대화합니다.이 만들어내는 양자광학적 환상이다.

오늘은 금속에 염료 한 방울 쓰지 않고 무지개를 그려내는 궁극의 표면공학, 티타늄 아노다이징(Titanium Anodizing)의 전기화학과 빛의 간섭 역학을 원자 단위에서 철저하게 해부한다. 왜 전압을 올릴수록 색이 변하는지, 왜 검은색이나 빨간색 티타늄은 존재할 수 없는지, 그 맹렬한 공학적 진실을 마주할 시간이다.

1. 티타늄의 뼈대: 불사의 금속과 자연 산화막

티타늄은 항공우주 산업과 심해 잠수정, 그리고 인공 관절에 쓰이는 궁극의 생체 친화적 금속이다. 나이프 산업에서는 주로 티타늄 합금인 Ti-6Al-4V티타늄 90%, 알루미늄 6%, 바나듐 4%로 이루어진 Grade 5 티타늄 합금. 순수 티타늄보다 강도가 훨씬 높아 프레임 락 나이프의 뼈대로 주로 사용됩니다.가 프레임으로 사용된다. 티타늄이 녹슬지 않는 이유는 철(Fe)과는 근본적으로 다른 산화 메커니즘을 가지기 때문이다.

• 자연 방어막의 형성: 티타늄은 공기 중의 산소와 접촉하는 순간, 찰나의 시간에 표면에 이산화티타늄이라는 투명하고 얇은 피막을 형성한다. 이 피막은 두께가 불과 몇 나노미터(nm)에 불과하지만, 철의 붉은 녹처럼 파고들지 않고 내부의 금속을 외부 환경으로부터 완벽하게 밀봉한다.
• 통제된 인공 성장: 이 얇디얇은 자연 산화막은 투명하기 때문에 본연의 은회색 금속 빛을 그대로 투과시킨다. 아노다이징 공학의 핵심은, 이 얇은 방어막을 전기의 힘으로 원하는 두께만큼 인위적으로 두껍게 성장시키는 데 있다.

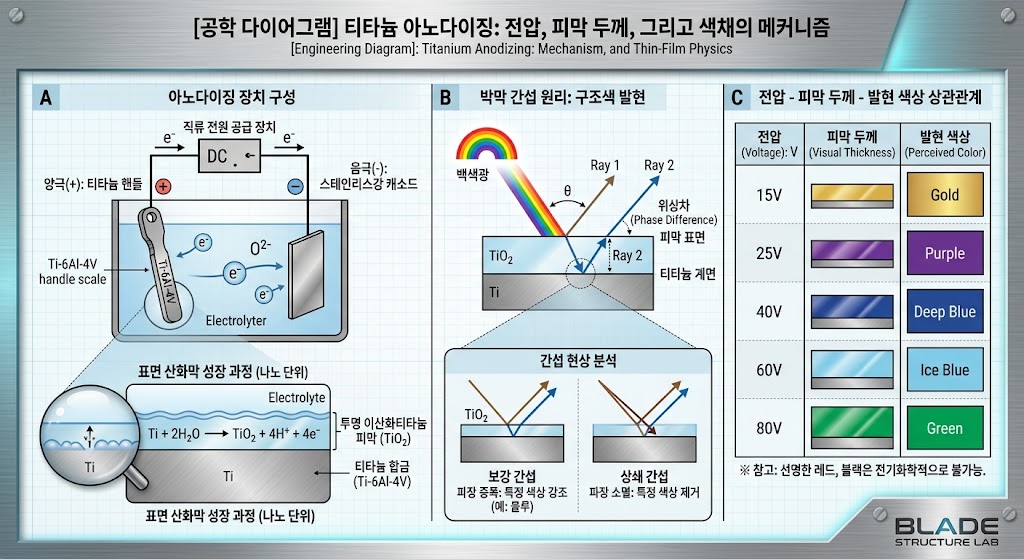

2. 아노다이징의 전기화학: 전압(Voltage)의 수술대

티타늄에 색을 입히기 위해서는 물감 통이 아니라 전해조(Electrolytic Cell)가 필요하다. 이 과정은 철저한 산화-환원 반응의 통제 속에 이루어진다.

"전해액 속에서 인가되는 전압은 산화막을 쌓아 올리는 나노 단위의 벽돌공과 같다."

• 전해액(Electrolyte)의 준비: 티타늄 부품을 전류가 흐를 수 있는 전해액에 담근다. 보통 베이킹소다, 인산삼나트륨(TSP), 붕사, 혹은 콜라나 황산 같은 약산성 용액이 사용된다. 전해액은 직접 금속에 달라붙는 것이 아니라, 오직 전류와 산소 이온을 전달하는 매개체 역할을 한다.
• 전기화학적 산화(Anodic Oxidation): 양극(+)에 티타늄 부품을 연결하고, 음극(-)에 스테인리스강이나 알루미늄 판을 연결한 뒤 직류 전원 공급 장치(DC Power Supply)로 전압을 인가한다.
• 나노 두께의 제어: 전압을 올리면 전해액 속의 물 분자가 전기 분해된다. 음극에서는 수소 기체가 발생하며 끓어오르고, 양극(+)에 연결된 티타늄 표면에서는 산소 이온이 티타늄 원자와 강력하게 결합하여 이산화티타늄 막을 강제로 두껍게 형성하기 시작한다. 인가된 전압(Voltage)이 높을수록 전자가 밀어붙이는 힘이 강해져 산화막의 두께가 비례하여 두꺼워진다.

3. 빛의 마법: 박막 간섭(Thin-Film Interference)의 물리학

그렇다면 투명한 산화막이 두꺼워진다고 해서 어떻게 화려한 색상이 뿜어져 나오는 것일까? 그 해답은 물리학의 박막 간섭빛이 얇은 막의 앞면과 뒷면에서 각각 반사될 때, 두 반사광이 만나 파장이 일치하면 빛이 증폭되고 어긋나면 상쇄되는 광학적 간섭 현상입니다. 현상에 있다. 이는 비눗방울 표면에 무지갯빛이 맴도는 원리와 정확히 일치한다.

• 빛의 분리: 백색광(태양빛)이 아노다이징된 티타늄 표면에 닿으면, 일부 빛은 투명한 산화막의 바깥쪽 표면에서 즉시 반사된다. 나머지 빛은 투명한 산화막을 뚫고 들어가 티타늄 금속 표면(바닥)에 부딪힌 뒤 굴절되어 밖으로 튕겨 나온다.
• 위상차(Phase Difference)의 발생: 바깥 표면에서 반사된 빛과, 내부 금속에서 반사되어 막을 뚫고 나온 빛 사이에는 '산화막의 두께'만큼의 이동 거리 차이가 발생한다. 이 거리 차이로 인해 두 파장 사이에 어긋남(위상차)이 생긴다.
• 보강 간섭과 상쇄 간섭: 튕겨 나온 두 빛의 파장이 완벽하게 일치하여 겹쳐지면 특정 색상의 빛이 증폭(보강 간섭)되고, 파장이 어긋나면 그 색상은 소멸(상쇄 간섭)된다. 즉, 산화막의 정확한 두께가 어떤 색의 파장을 살리고 어떤 색을 죽일지 결정하는 것이다. 이를 구조색(Structural Color)물감에 의한 화학적 발색이 아닌, 표면의 미세한 굴절률과 두께 차이에 의해 발생하는 물리적 발색 현상입니다.이라 부른다.

4. 전압의 스펙트럼: 왜 빨간색 티타늄은 없는가?

아노다이징은 붓으로 칠하는 것이 아니기에, 오직 전압의 세기(V)로 색을 조절한다. 인가되는 전압에 따라 산화막의 두께가 달라지고, 증폭되는 빛의 파장이 순차적으로 변한다.

인가 전압 (Voltage)	산화막 두께 변화	발현되는 구조색 (Interference Color)
10V ~ 15V	가장 얇은 피막	골드 (Gold) / 옅은 브론즈
20V ~ 30V	피막 두께 증가	진한 퍼플 (Purple) -> 딥 블루 (Deep Blue)
40V ~ 50V	중간 피막	라이트 블루 (Ice Blue) -> 청록색
60V ~ 70V	피막의 다중 간섭	옐로우 (Yellow) -> 핑크 (Pink)
80V ~ 100V+	가장 두꺼운 피막	그린 (Green) -> 마젠타

여기서 공학적인 한계가 등장한다. 수많은 마니아들이 피처럼 붉은 '선명한 레드'나 칠흑 같은 '블랙' 아노다이징 티타늄을 원하지만, 전기화학적으로 이는 불가능하다. 박막 간섭의 물리 법칙상, 빛의 파장이 만들어내는 스펙트럼의 주기에 순수한 붉은색과 빛의 완전한 흡수인 검은색의 파장 영역은 증폭되지 않기 때문이다. (검은색이나 빨간색 티타늄을 보았다면, 이는 전압 간섭이 아니라 세라코트 같은 별도의 페인트 코팅이나 물리 증착을 한 것이다.)

5. 지문이 묻으면 색이 변하는 마법의 이유

화려하게 아노다이징된 티타늄 핸들을 맨손으로 만지작거리다 보면, 갑자기 색이 칙칙해지거나 톤이 확 죽어버리는 현상을 겪게 된다. 초보자들은 "색이 벗겨졌다"며 경악하지만, 이는 표면이 닳은 것이 아니라 철저한 광학적 현상이다.

• 굴절률(Refractive Index)의 왜곡: 박막 간섭은 오직 투명한 산화막 층 안에서 빛이 굴절될 때 성립한다. 하지만 사람의 손에서 묻어난 유분(기름)이나 땀이 산화막 표면을 덮게 되면, 빛이 통과해야 하는 매질의 굴절률이 변해버린다.
• 빛의 간섭 소멸: 유분 층이 빛의 파장을 무작위로 굴절시키고 반사 각도를 뒤틀어버림으로써, 본래 일어나야 할 보강 간섭이 깨져버린다. 그 결과 영롱했던 푸른색이나 보라색이 탁한 잿빛으로 변하는 것이다.
• 유지보수 화학: 이 현상을 해결하는 방법은 금속공학만큼이나 단순하다. 알코올 스왑이나 윈덱스(유리 세정제) 같은 탈지제로 표면의 유분을 화학적으로 닦아내면, 원래의 굴절률을 회복하며 1초 만에 찬란한 색상이 완벽하게 부활한다.

6. 표면 공학적 장점: 아름다움을 넘어선 실전적 가치

아노다이징은 단순히 칼을 예쁘게 만들기 위한 치장이 아니다. 인위적으로 두껍게 성장시킨 이산화티타늄 막은 기계공학적으로 강력한 실전적 이점을 제공한다.

첫째, 갈링(Galling) 현상의 억제다. 이전 트라이볼로지 리포트에서 다루었듯, 티타늄은 강철과 지속적으로 마찰할 때 끈적하게 들러붙어 뜯겨 나가는 응착 마모(갈링)에 극도로 취약하다. 하지만 산화막을 강제로 두껍게 키워 표면 에너지를 낮추면, 프레임 락이 접촉하는 부위의 마찰 계수를 안정화시켜 마모 저항성을 비약적으로 높일 수 있다.

둘째, 극단적인 내부식성의 고착화다. 티타늄 본연의 자연 산화막도 부식에 강하지만, 아노다이징을 통해 수 나노미터 더 두껍게 성장시킨 인공 피막은 해수(염분)나 산성 화학 물질의 공격으로부터 프레임을 영구적으로 밀봉해 버린다.

결론: 빛을 통제하는 자가 표면을 지배한다

티타늄 아노다이징은 도검 제조의 역사에서 가장 현대적이고 우아한 금속공학의 승리다. 우리는 더 이상 강철에 흠집을 내거나 유해한 화학 염료를 바르지 않고도, 0.1볼트의 전압 차이를 미세하게 조절하여 원자 단위의 벽돌을 쌓고 빛의 파장을 지휘한다.

당신의 주머니 속에 들어 있는 푸른빛의 티타늄 폴딩 나이프는 단순한 도구가 아니다. 그것은 정밀하게 통제된 전압이 빚어내고, 양자 광학의 법칙이 연주하는 수 나노미터 두께의 '빛의 교향곡'이다. 장비의 가치는 그 소재가 가진 물리적 진실을 이해할 때 비로소 완성된다.



🔗 [연구소 내부 리포트 다시 보기]

• [표면공학] 트라이볼로지의 심연: 나노 코팅과 응착 마모(Galling) 방어 기작
• [기구학 심화] 티타늄 프레임 락의 갈링 현상과 스틸 인서트 역학
