[Deep Dive] 무광 마감의 역설: 샌드블라스팅이 부식을 부르는 화학적 이유

[Deep Dive] 무광 마감의 역설: 샌드블라스팅이 부식을 부르는 화학적 이유

밀리터리 스펙을 자랑하는 전술 나이프를 떠올려 보라. 눈부신 광택 대신 묵직하고 차분한 회색빛의 무광 표면이 가장 먼저 연상될 것이다. 빛 반사를 억제하여 적에게 위치를 노출시키지 않아야 하는 전장의 가혹한 요구사항은 도검 제조사들로 하여금 샌드블라스팅(Sandblasting)이나 비드블라스팅 같은 표면 처리 공법을 채택하게 만들었다. 이 공정은 칼날 표면의 거울 같은 평탄함을 파괴하여 빛을 난반사시키는 훌륭한 시각적 위장막을 제공한다.

하지만 공학의 세계에 공짜는 없다. 시각적인 은밀함을 획득한 대가로, 금속은 화학적으로 가장 끔찍한 형태의 부식 환경에 맨몸으로 노출되고 만다. 단단한 강재의 내부에 집중하던 시선을 돌려, 단 몇 나노미터 두께의 표면에서 벌어지는 습기와 산소의 맹렬한 화학적 침투 메커니즘을 낱낱이 파헤쳐 보자.

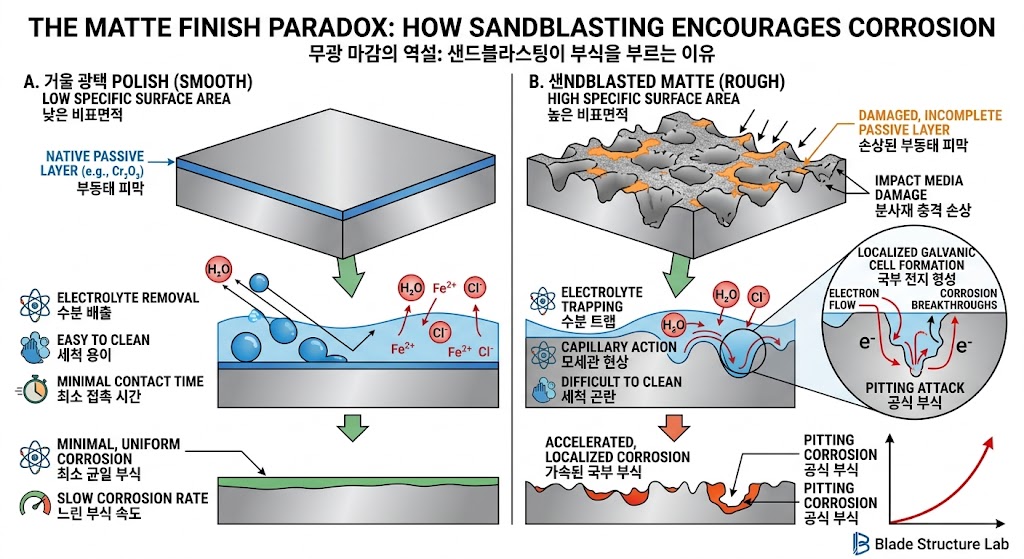

1. 물리적 충격이 만든 미세 지형: 표면적의 기하급수적 팽창

샌드블라스팅의 기본 원리는 강력한 운동 에너지를 지닌 미세한 연마재 입자들을 금속 표면에 충돌시켜 물리적인 타격을 가하는 것이다. 이 타격은 매끄러웠던 강철 표면에 수십에서 수백 마이크로미터 크기의 수많은 분화구, 즉 미세 요철(Micro-Pits)을 형성한다. 거시적인 육안으로는 그저 차분한 무광 질감으로 보이지만, 금속 현미경을 통해 관찰하면 마치 폭격이라도 맞은 듯 날카롭게 찢어지고 깊게 파인 달 표면의 크레이터 지형과 완벽하게 일치한다.

여기서 금속공학적으로 가장 치명적인 첫 번째 딜레마가 발생한다. 바로 **'비표면적(Specific Surface Area)'**의 극단적인 팽창이다. 거울처럼 닦아낸 미러 폴리쉬 표면이 수학적인 평면에 가깝다면, 샌드블라스팅 처리된 표면은 굴곡과 골짜기로 인해 동일한 2차원 면적 대비 실제 공기와 맞닿는 3차원 표면적이 수배에서 수십 배 이상 넓어지게 된다. 표면적이 넓어진다는 것은 화학 반응이 일어날 수 있는 무대 자체가 거대해졌음을 의미하며, 이는 곧 외부의 수분과 산소가 철 원자와 결합하여 산화 환원 반응을 일으킬 수 있는 절대적인 타겟 지점이 기하급수적으로 증가했음을 시사한다.

2. 표면 에너지와 모세관 현상: 수분을 가두는 죽음의 웅덩이

표면적의 증가는 단지 반응할 공간이 넓어졌다는 1차원적인 문제로 끝나지 않는다. 여기에 유체역학과 트라이볼로지(Tribology)의 법칙이 개입하면 상황은 걷잡을 수 없이 악화된다. 미세하게 파인 분화구 지형은 액체의 거동을 완전히 바꾸어 놓는다. 만약 고도로 연마된 미러 폴리쉬 표면에 물방울이 떨어진다면, 높은 표면 장력과 매끄러운 접촉각(Contact Angle) 덕분에 물방울은 둥글게 뭉쳐있다가 중력에 의해 쉽게 미끄러져 떨어지거나 수건으로 가볍게 닦여 나간다.

그러나 샌드블라스팅으로 형성된 미세 요철들은 수분을 빨아들이는 거대한 블랙홀로 작용한다. 모세관 현상(Capillary Action)에 의해 수분과 염분, 그리고 땀 속에 포함된 부식성 이온들은 금속 표면의 얕은 곳을 넘어 깊고 좁은 분화구의 가장 아랫부분까지 맹렬하게 파고들어 갇혀버린다. 이렇게 미세 웅덩이에 갇힌 수분은 걸레로 아무리 표면을 강하게 닦아내어도 물리적으로 제거되지 않는다. 오직 강한 열을 가해 완벽하게 건조시키거나 극단적인 압력의 에어건으로 불어내지 않는 이상, 수분은 금속의 심장부에 똬리를 튼 채 은밀하게 파괴 공작을 준비하게 되는 것이다.

3. 극소 전지의 형성: 갈바닉 부식과 전해질의 화학적 폭주

미세 웅덩이 속에 수분이 갇히게 되면, 철이 녹스는 과정은 단순한 산화를 넘어 고도의 전기화학적 부식 사이클로 진입한다. 갇힌 수분, 특히 염분이 섞인 땀이나 바닷물은 완벽한 전해질(Electrolyte) 역할을 수행한다. 금속 표면의 요철 부위는 구조적 특성상 산소의 농도가 불균일하게 분포하게 된다. 웅덩이의 입구 부근은 산소가 풍부한 반면, 깊숙이 파인 골짜기 바닥은 산소가 결핍된 상태가 된다.

이 미세한 산소 농도의 차이는 금속 표면 내에 아주 작은 배터리, 즉 '국부 전지(Galvanic Cell)'를 형성한다. 산소가 부족한 깊은 골짜기 부분은 전자를 잃고 깎여나가는 양극(Anode)이 되고, 산소가 풍부한 표면 부분은 전자를 얻는 음극(Cathode)이 된다. 이 전기화학적 회로가 닫히는 순간, 웅덩이 바닥의 철 원자들은 맹렬한 속도로 이온화되어 녹아내리며 붉은 녹(산화철)을 뿜어내기 시작한다. 더욱 끔찍한 것은, 이러한 반응이 산소 농도차 전지에 의해 자발적이고 지속적으로 일어나는 자가 촉매(Autocatalytic) 특성을 띠기 때문에 한 번 시작된 부식은 금속 내부를 향해 수직으로 파고들게 된다는 점이다.

4. 부동태 피막의 무력화와 공식(Pitting Corrosion)의 공포

우리가 흔히 녹이 슬지 않는다고 굳게 믿는 하이엔드 스테인리스 슈퍼 스틸조차 샌드블라스팅 마감 앞에서는 무력해질 수 있다. 스테인리스강이 녹을 방지하는 원리는 합금된 크롬이 산소와 반응하여 표면에 형성하는 투명하고 치밀한 부동태 피막(Passive Layer) 덕분이다. 하지만 샌드블라스팅 공정에서 가해진 극심한 물리적 타격은 이 보호막을 국부적으로 산산조각 낸다.

부서진 피막 틈새의 미세 요철로 염소 이온(염분)이 포함된 수분이 침투하면, 전기화학적 반응이 극도로 좁은 국소 부위에 집중되며 금속 내부를 향해 바늘로 찌르듯 깊게 파고드는 부식이 발생한다. 이를 공식(Pitting Corrosion)이라 부른다. 공식은 표면에서는 아주 작은 점처럼 보이지만 금속 내부로는 거대한 동굴을 파내며 강재의 기계적 강도를 완전히 붕괴시킨다. 눈부신 미러 폴리쉬 표면이었다면 완벽하게 유지되었을 부동태 피막이, 무광 마감을 위해 파내어버린 상처들 속에서 치명적인 결함으로 변모하여 칼날을 소리 없이 죽음으로 몰고 가는 것이다.

5. 딜레마의 극복: 현대 표면공학의 대안적 해법

그렇다면 전술적 은폐성을 위해 반사를 억제하면서도 부식을 막아낼 방법은 없는 것일까? 현대 표면공학은 이 모순을 극복하기 위해 진화해 왔다. 첫 번째 대안은 스톤워시(Stonewash) 마감이다. 이는 세라믹 미디어와 함께 강재를 회전시켜 표면에 무작위한 흠집을 내는 방식이지만, 샌드블라스팅처럼 깊고 날카로운 크레이터를 파내는 것이 아니라 표면을 미세하게 '두드려 닫는' 효과가 있어 상대적으로 수분 침투에 저항력을 갖는다.

더욱 진보된 궁극의 해답은 바로 DLC(Diamond-Like Carbon) 코팅이나 세라코트(Cerakote) 같은 화학적 차폐 기술의 적용이다. 샌드블라스팅으로 미세 요철을 만들어 표면적을 넓힌 뒤(이때 요철은 코팅의 접착력을 높이는 앵커 역할을 한다), 그 위를 원자 단위의 빈틈없는 세라믹이나 탄소 층으로 완벽하게 밀봉해 버리는 것이다. 이 방식을 통해 블레이드는 시각적인 무광 효과를 완벽하게 유지하면서도, 외부의 산소와 수분을 완전히 격리시키는 완벽한 장갑을 두르게 된다. 이는 단점을 장점으로 승화시킨 현대 재료 역학의 위대한 승리라 할 수 있다.

◆ 연구소장 결론: 목적과 환경의 공학적 타협점

블레이드의 표면은 단순한 미학적 장식이 아니다. 샌드블라스팅 마감은 전술적 은폐성이라는 목적을 달성하지만, 표면적의 팽창과 모세관 현상을 초래하여 부식에 극도로 취약해지는 공학적 희생을 강요한다. 아무리 값비싼 하이엔드 강재라도 거친 요철 속에 갇힌 염분과 수분의 전기화학적 공격 앞에서는 속수무책으로 무너질 수밖에 없다. 당신이 주로 활동하는 환경이 습하고 험난한 야전이라면, 시크한 무광의 유혹을 벗어던지고 미러 폴리쉬의 매끄러운 부동태 피막에 의존하거나 완벽한 DLC 코팅으로 밀봉된 블레이드를 선택하는 것이 생존을 보장하는 유일한 과학적 선택일 것이다.
