[야금학] 하이엔드 다마스커스의 진화: 다마스틸(Damasteel)의 분말야금 결합 역학
'Blade Structure Lab' 연구소장이다. 도검 마니아라면 누구나 한 번쯤 매혹되는 물결무늬의 금속, 다마스커스. 우리는 이전 리포트에서 고대 우츠(Wootz) 강의 나노 튜브 구조와 현대 패턴 웰딩 단조강의 차이를 심층적으로 분석한 바 있다. 하지만 현대 야금학은 단순히 철을 겹쳐 불에 달구고 망치로 두드리는 원시적인 단조 공법에 머물지 않았다. 오늘 연구소의 수술대에 오를 금속은 스웨덴에서 탄생한 현대 다마스커스의 궁극적 진화형, 다마스틸(Damasteel)스웨덴의 특수강 제조사, 또는 그들이 분말야금 공법을 통해 독점적으로 생산하는 초고성능 마르텐사이트계 스테인리스 다마스커스 강재를 일컫는 명칭.이다.
이것은 대장장이가 망치로 두드려 만든 아날로그 쇳덩어리가 아니다. 완벽하게 통제된 진공 환경 속에서 미세한 금속 가루들을 융합해 찍어내는 첨단 분말야금(Powder Metallurgy)금속을 녹여 액체 상태에서 미세한 가루 형태로 분사 및 급랭시킨 후, 이를 다시 고온·고압으로 압축하여 결합시키는 첨단 제조 공법. 탄화물의 불균일한 응집을 원천적으로 막아준다.의 결정체다. 어떻게 이질적인 두 가지의 슈퍼 스틸이 원자 단위에서 결합하여 로크웰 경도 60을 초과하는 압도적인 파괴력과 완벽한 내부식성을 동시에 달성하는지, 그 기적 같은 결합 역학과 열역학적 메커니즘을 하드코어 백과사전의 밀도로 철저히 해부한다.

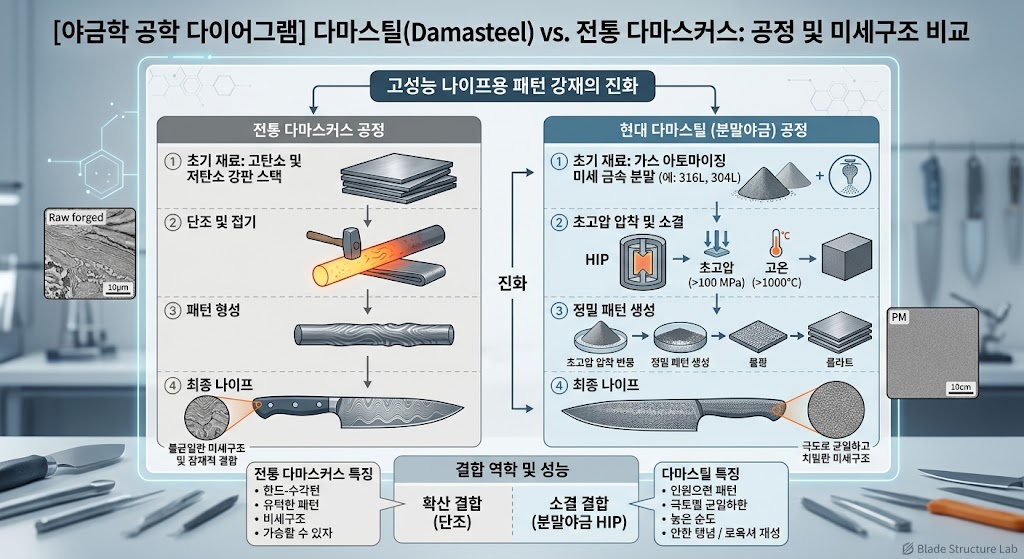

1. 전통 접쇠 단조의 치명적 한계: 낭만이 숨긴 공학적 결함
다마스틸의 공학적 위대함을 이해하려면 먼저 전통적인 접쇠 방식의 패턴 웰딩 다마스커스가 가진 태생적 한계를 명확히 짚고 넘어가야 한다. 성질이 다른 두 금속을 여러 겹으로 포개어 가열하고 망치로 강하게 두드려 붙이는 방식은 장인 정신의 관점에서는 경이로울지 몰라도, 가혹한 환경을 견뎌야 하는 기계공학적 관점에서는 수많은 결함의 온상이다.
첫째, 응력 집중점(Stress Concentrator)구조물 내부의 미세한 결함이나 기공, 혹은 꺾인 모서리에 외부 하중이 집중되어 형태 변형이나 취성 파괴(균열)가 시작되는 치명적인 지점.으로 작용하는 산화물 개재(Oxide Inclusions) 문제다. 금속을 대기 중에서 고온으로 가열하면 공기 중의 산소와 즉각 반응하여 표면에 굳은 산화피막(Scale)이 형성된다. 두 금속을 타격하여 접합할 때 대장장이들은 붕사(Flux)를 흩뿌려 산화물을 녹여내려 하지만, 이 불순물을 분자 단위에서 100퍼센트 제거하는 것은 물리적으로 불가능하다. 금속 층과 층 사이에 갇힌 미세한 산화물 찌꺼기들은 외부에서 강한 충격이 가해질 때 균열을 유발하는 시한폭탄이 된다.
둘째, 층간 분리(Delamination)적층된 금속 층 사이의 융합력이 약해져, 물리적인 타격을 받거나 비틀림 응력이 발생했을 때 층 구조 자체가 분리되며 갈기갈기 찢어지는 치명적인 파괴 현상. 현상의 공포다. 완벽하게 융접되지 않고 물리적인 압력에 의해서만 붙어있는 경계면은 하드유즈(Hard-use) 상황에서 찢어지기 쉽다. 칼등을 내리치는 배토닝(Batoning) 작업 시 도신에 수직 방향으로 막대한 전단 응력이 가해지면, 접합면이 견디지 못하고 통째로 쪼개져 나가는 끔찍한 결과를 낳는다.
셋째, 탄소 확산 이동(Carbon Migration)에 의한 금속 특성의 상실이다. 고온의 화덕에서 수일 동안 철을 두드리다 보면, 열역학 제2법칙과 확산 원리에 의해 고탄소강에 밀집되어 있던 탄소 원자가 농도가 낮은 저탄소강 쪽으로 맹렬하게 이동해버린다. 결과적으로 수백 번을 접고 두드린 끝에 완성된 칼날은 두 금속의 특성이 맹물처럼 섞여버린 균일화 상태가 되며, 다마스커스 특유의 층별 경도 차이나 극적인 무늬 대비가 흐릿해지는 모순이 발생한다.
2. 분말야금의 혁명: 잉곳(Ingot)의 굴레를 벗어난 가루의 연금술
이러한 아날로그 단조의 낭만적 결함을 완벽하게 부수기 위해 스웨덴의 다마스틸 엔지니어들은 거대한 쇳물 덩어리인 잉곳 방식을 과감히 폐기하고 가루(Powder)를 선택했다. 첨단 분말야금 공법을 통해, 성질이 완벽하게 일치하는 두 가지의 최고급 마르텐사이트계 스테인리스강을 나노 단위에서 결합하는 것이다. 다마스틸을 구성하는 완벽한 두 뼈대는 RWL34와 PMC27이다.
밝은 층을 담당하는 RWL34는 유명한 ATS-34 강재를 베이스로 하여 몰리브덴 4퍼센트와 바나듐 0.2퍼센트를 첨가한 무자비한 슈퍼 스틸이다. 우수한 경도와 압도적인 절삭 유지력을 제공하며, 후술할 산성 에칭 처리 시 부식 저항성이 극도로 강해 용해되지 않고 밝게 튀어나온 마루 층을 형성한다. 반면 어두운 층을 구성하는 PMC27은 12C27 강재를 베이스로 한 소재로, 상대적으로 뛰어난 인성(Toughness)을 제공하여 충격을 흡수한다. PMC27은 RWL34에 비해 크롬 함량이 미세하게 낮아 부식 저항성이 약하므로, 산성 용액에 담갔을 때 깎여 내려가며 짙은 골짜기 음영을 만든다.
이 두 강재는 거대한 진공 용광로에서 개별적으로 용융된 후, 가스 분사 공법을 통해 처리된다. 끓어오르는 쇳물 줄기에 초고압의 질소나 아르곤 가스를 폭격하듯 분사하여 쇳물을 미세한 안개처럼 흩뿌리는 것이다. 열역학적 관점에서, 금속이 천천히 식으면 내부의 탄소와 크롬 같은 합금 원소들은 응집력을 발휘해 거대한 탄화물 덩어리를 형성하려 한다. 이 거대 탄화물은 날을 세울 때 뜯겨나가며 치핑(Chipping) 현상의 주원인이 된다.
하지만 분말야금의 가스 분사 과정에서는 초당 수만 도의 속도로 강제적인 초급랭(Rapid Solidification)이 발생한다. 열에너지가 순식간에 방출되면서 탄소와 크롬 원자들은 뭉칠 시간적 여유조차 얻지 못하고 그들이 있던 자리 그대로 꼼짝없이 얼어붙게 된다. 결과적으로 나노미터 단위의 극히 미세한 탄화물들이 강철 기질 내부에 마치 밤하늘의 은하수처럼 균일하게 분산되는 기적의 미세 조직을 획득하게 된다.
3. HIP 공정의 열역학: 원자 단위의 고상 확산 접합
이제 이 완벽한 두 종류의 금속 가루를 하나의 무결점 강철로 융합시켜야 한다. 하지만 이 가루들을 다시 불에 녹여 액체로 만들어버린다면 두 성분이 맹물처럼 섞여버려 다마스커스의 아름다운 무늬와 층별 물리적 특성이 모두 증발해버린다. 여기서 현대 기계공학의 궁극기인 열간 등방압 가압(HIP, Hot Isostatic Pressing)강철 캡슐에 금속 분말을 밀봉하고 1,000도 이상의 초고온 상태에서 사방에서 균일한 초고압 가스를 가해 금속 내부의 기공을 100% 붕괴시키고 원자 밀도를 극한으로 압축하는 공정. 공정이 투입된다.
원통형의 특수 강철 캡슐 내부에 RWL34와 PMC27 가루를 기하학적 층상 구조 패턴으로 정교하게 채워 넣고 진공 상태로 완벽하게 밀봉한다. 캡슐 내부의 산소를 단 1퍼센트도 남기지 않고 제거하여 산화물 개재를 원천 차단하는 것이다. 이후 이 캡슐을 거대한 HIP 압력 챔버에 집어넣고 약 1,150도의 맹렬한 고온과 1,000기압에 달하는 엄청난 아르곤 가스 압력을 사방에서 동시에 가한다. 파스칼의 원리에 의해 기체가 캡슐 표면에 가하는 압력은 완벽한 구형의 형태로 모든 방향에서 동일하게 작용한다.
1,150도의 고온 상태에서 금속 분말의 항복 강도는 급격히 떨어져 밀가루 반죽처럼 무른 상태가 되지만, 결코 액체로 용융되지는 않는다. 이 고온 고압의 환경에서 분말 입자들은 서로 무자비하게 찌그러지며 입자 사이의 빈 공간인 기공(Porosity)을 100퍼센트 붕괴시킨다. 이때 일어나는 핵심 물리 현상이 바로 고상 확산(Solid-State Diffusion)금속이 액체로 녹지 않은 고체 상태에서 열에너지를 얻어 활성화된 원자들이 맞닿은 경계면을 넘나들며 물리적, 화학적으로 강하게 결합하는 현상. 접합이다. 액체가 되어 화학적으로 혼합되는 것이 아니라, 고체 상태를 유지한 채 원자 단위의 퍼즐이 꽉 맞물리듯 결합하기 때문에 층간의 고유한 성분비와 무늬는 보존되면서도 결합 강도는 통짜 단일 금속과 완벽하게 동일해진다. 전통 단조의 층간 분리 위험성이 분자 단위에서 영구적으로 소멸되는 쾌감이다.
4. 경계면의 물리학과 갈바닉 부식 에칭의 미학
다마스틸이 진정한 하이엔드 강재로 칭송받는 이유는, 단순히 무늬가 예쁜 것을 넘어 서로 다른 두 금속의 경계면(Interface)에서 일어나는 미시적인 상호작용 때문이다. HIP 공정과 이후의 고온 롤링 과정을 거치면서 두 합금의 경계면에서는 픽의 확산 법칙(Fick's laws of diffusion)에 따른 탄소와 크롬 원자의 미세한 교환이 일어난다. 완전히 섞이지는 않지만 경계 부위에서 수 나노미터 두께의 전이 지대가 형성되어, 외부 충격 시 층간 박리를 막아주는 강력한 구조적 연속성을 지니게 된다.
블레이드 가공을 마친 후 다마스틸 고유의 텍스처를 끌어내기 위해 염산이나 염화제이철 용액에 칼을 담가 산성 에칭(Etching) 처리를 한다. 여기서 아주 흥미로운 갈바닉 부식(Galvanic Corrosion)전위차가 다른 두 금속이 전해질(산성 용액 등) 속에서 접촉할 때, 부식성이 강한(전위가 낮은) 쪽 금속이 양극이 되어 원래보다 훨씬 급격하게 산화되고 녹아내리는 전기화학적 부식 현상. 메커니즘이 의도적으로 조작된다. 크롬 함량이 미세하게 다른 두 강재가 산성 용액 속에서 전위차를 일으키며, 내부식성이 상대적으로 낮은 PMC27이 양극(Anode) 역할을 하여 우선적으로 깊게 깎여 내려간다. 그 결과, 칼날 표면은 미세한 3차원의 등고선 지형을 갖추게 된다.
이 지형은 칼을 실사용할 때 극단적인 기계적 이점을 제공한다. 칼날의 가장 예리한 끝부분(Apex)에서 두 강재가 번갈아 교차하며 마이크로 톱날 효과(Micro-Serration)부드러운 기질이 먼저 마모되고 단단한 탄화물이나 강재 층이 돌출되어 남아, 육안으로는 보이지 않지만 마치 미세한 톱날처럼 물체를 찢어발기며 절삭력을 극대화하는 현상.를 만들어낸다. 부드럽고 깎이기 쉬운 PMC27 층이 미세하게 먼저 닳아 없어지면, 몹시 단단한 RWL34 층의 탄화물들이 뾰족한 이빨처럼 돌출되어 지속적으로 나노 톱니 역할을 수행한다. 매끄러운 단일 슈퍼 스틸보다 질긴 로프나 섬유질, 근육 조직을 썰어낼 때 다마스틸이 소름 돋는 슬라이싱 파괴력을 보여주는 역학적 비결이 바로 여기에 있다.
5. 트라이볼로지 통제와 유체역학적 마찰 감소
나이프의 절삭력은 단순히 날이 얇고 예리하다고 끝나는 것이 아니다. 블레이드가 두꺼운 물체를 썰고 지나갈 때, 대상 물체의 단면이 칼날의 넓은 측면에 강력하게 달라붙으며 전진을 방해하는 트라이볼로지(Tribology)상대 운동을 하는 두 표면 사이에서 발생하는 마찰, 마모, 윤활 현상을 분자 단위에서 억제하거나 통제하기 위해 연구하는 극한의 기계공학 및 표면물리학.적 응착 마모 현상이 발생한다. 우리는 이 마찰 저항을 이겨내기 위해 값비싼 DLC 코팅이나 세라코트 기술에 의존해 왔다.
하지만 다마스틸은 그 특유의 에칭 요철 표면 자체가 코팅을 대신하는 완벽한 마찰 통제 능력을 지닌다. 표면의 미세한 3차원 홈(Valley) 구조가 식재료나 물체의 끈적한 수분 표면장력을 분자 단위에서 부숴버린다. 홈 사이로 공기가 유입되는 에어 포켓(Air Pocket) 현상이 발생하여, 물체와 칼날 사이의 실제 물리적 접촉 면적을 기하급수적으로 축소시키는 것이다. 코팅이 비늘처럼 벗겨질 위험조차 없이, 강재 본연의 금속 형상만으로 영구적인 자가 마찰 감소 구조를 완성한 공학적 기적이라 할 수 있다.
6. 극저온의 마법: 마르텐사이트 변태와 심냉 처리
원자 단위로 완벽하게 결합된 다마스틸 블레이드도 열역학적 담금질을 거치지 않으면 그저 화려한 장식품에 불과하다. 로크웰 경도 60에서 62에 달하는 압도적인 강성을 달성하기 위해 다마스틸은 혹독한 열처리 사이클을 겪어야 한다. 먼저 1,050도의 고온 챔버에서 오스테나이트화 과정을 거치며 철의 격자를 팽창시킨다. 이후 특수 가스를 통해 급랭을 실시하면 탄소 원자가 갇히며 마르텐사이트(Martensite)강철을 고온에서 담금질(급랭)할 때 탄소 원자가 빠져나가지 못하고 갇히며 형성되는, 체심정방격자 구조를 지닌 매우 단단하고 예리한 바늘 모양의 금속 조직.라는 치명적인 경도 조직으로 변태한다.
하지만 다마스틸처럼 합금 원소가 무자비하게 쏟아부어진 고합금 스테인리스강은 일반적인 상온 냉각만으로는 물리적 변태가 완료되지 않는다. 금속 내부에 미처 변하지 못하고 남은 부드러운 잔류 오스테나이트(Retained Austenite)담금질 시 온도가 충분히 떨어지지 않아 마르텐사이트로 완전히 변태하지 못하고 상온에 불안정하게 남아버린 부드럽고 연한 잉여 금속 조직. 칼날이 무너지는 원인이 된다.가 대량으로 존재하게 되며, 이는 나이프의 엣지가 쉽게 뭉개지는 롤링 현상의 주범이 된다.
이 치명적 약점을 소멸시키기 위해, 급랭 직후 나이프를 영하 196도의 액체 질소 탱크 속에 강제로 처넣는 심냉 처리(Cryogenic Treatment)담금질 직후 칼날을 영하 196도의 액체 질소에 일정 시간 방치하여, 금속 내부에 남은 무른 잔류 오스테나이트를 마르텐사이트로 100% 강제 변환시키고 미세 탄화물을 석출시키는 극저온 열처리.를 강행한다. 극저온의 가혹한 격자 수축력을 견디지 못한 잔류 오스테나이트는 마침내 단단한 마르텐사이트로 100퍼센트 강제 변환되며, 격자 사이에 미세한 에타 카바이드가 추가로 석출되어 인성과 경도가 동반 폭발하는 야금학적 기적이 완성된다.

결론: 예술로 위장한 압도적 폭력의 공학
현대의 다마스틸은 고대의 신비로운 전설을 조잡하게 흉내 내는 장식용 모조품이 아니다. 겉으로 드러나는 유려한 물결무늬는 치열한 공학적 사투의 부산물일 뿐, 그 뼈대 속에는 가스 분사 분말야금, 열간 등방압 가압(HIP), 고상 확산, 갈바닉 부식 에칭, 극저온 마르텐사이트 변태라는 현대 금속공학의 모든 정수가 극단적으로 융합되어 있다.
층간 분리의 위험을 분자 단위에서 원천 차단하고, 서로 다른 두 가지 슈퍼 스틸의 물리적 장점만을 훔쳐내어 마이크로 톱날로 미친 절삭력을 뿜어내는 이 금속. 다마스틸은 사실상 인류가 통제할 수 있는 가장 아름답고 폭력적인 구조물이다. 만약 당신의 하이엔드 폴딩 나이프에 다마스틸이 적용되어 있다면, 당신은 수천 년의 야금학 역사가 마침내 도달한 가장 완벽한 융합의 결정체를 주머니 속에 쥐고 있는 것이다.
'강재 · 열처리' 카테고리의 다른 글
| [특수소재] 니티놀 60(SM-100)의 초탄성 역학: 철을 포기한 합금의 도검화 (0) | 2026.05.28 |
|---|---|
| [파괴역학] 배토닝(Batoning)의 물리: 장작을 쪼갤 때 블레이드가 겪는 척추 붕괴 메커니즘 (0) | 2026.05.27 |
| [생체역학] 손안의 폭군, '핫스팟(Hot Spot)': 하드유즈 시 발생하는 수포와 신경 압박의 인체공학 (1) | 2026.05.26 |
| [Deep Dive] 무광 마감의 역설: 샌드블라스팅이 부식을 부르는 화학적 이유 (0) | 2026.05.26 |
| [표면공학] 전압이 만드는 색채의 마법: 티타늄 아노다이징(Anodizing)의 전기화학 (0) | 2026.05.26 |
